توضیحات

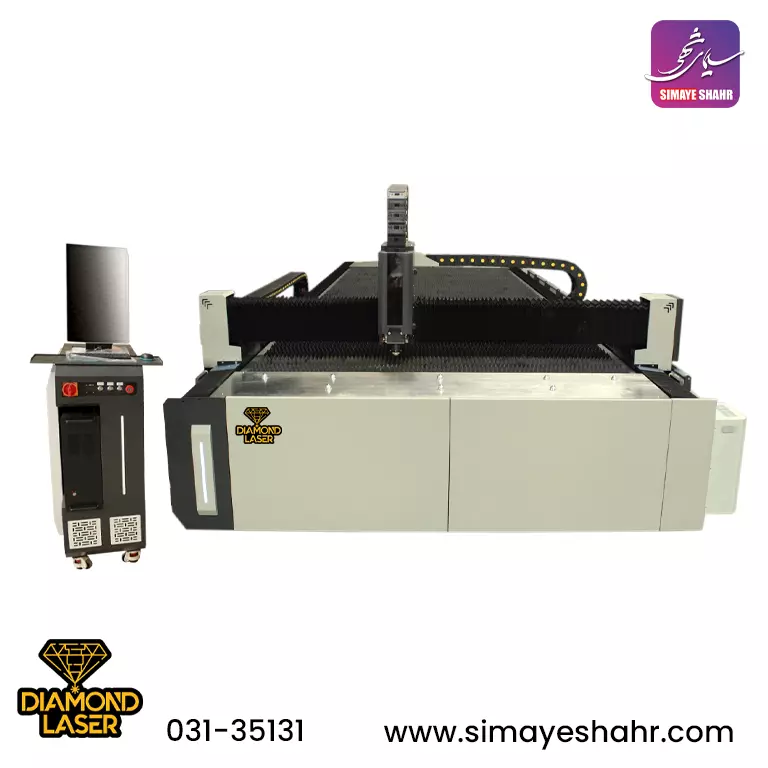

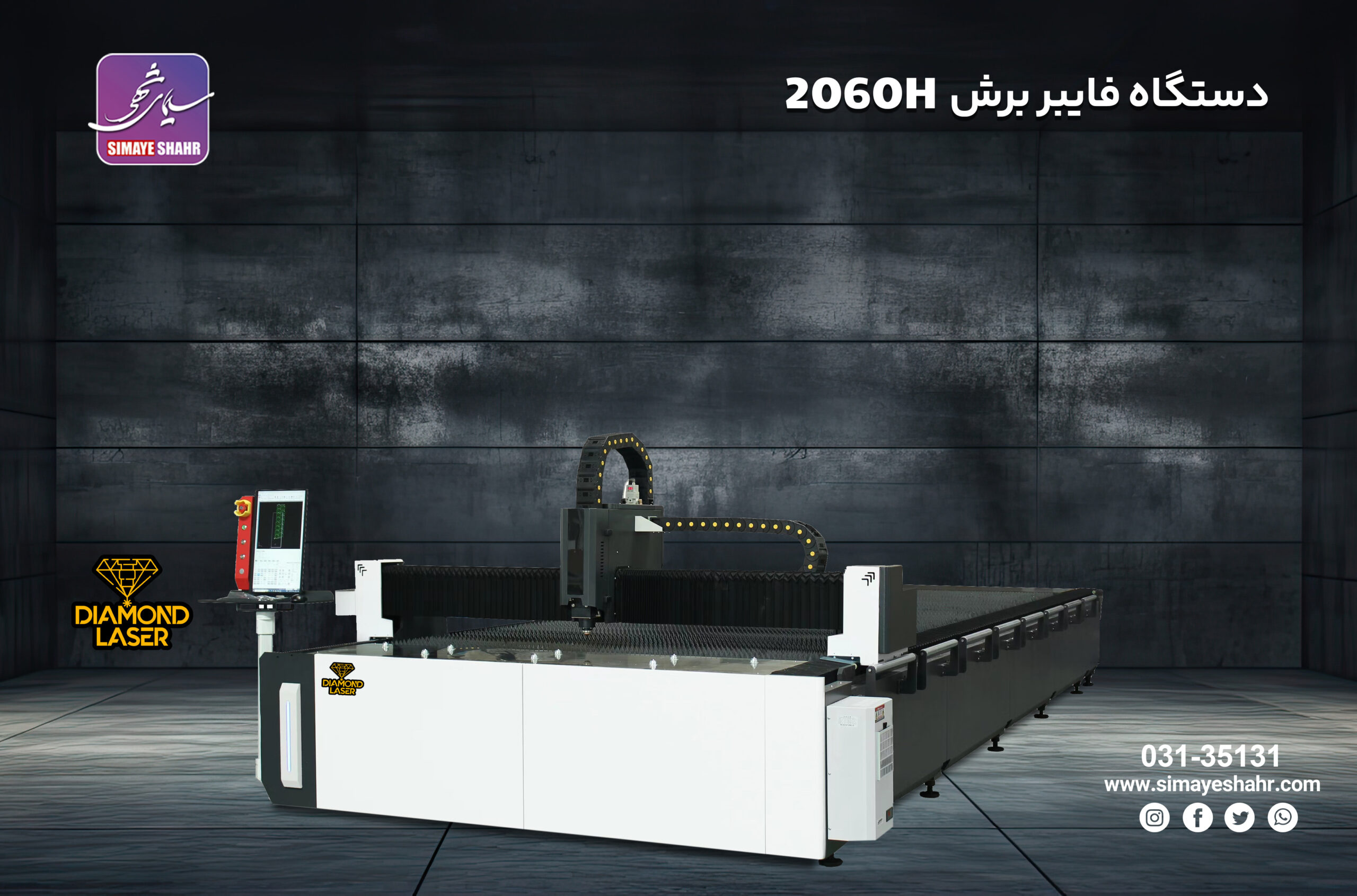

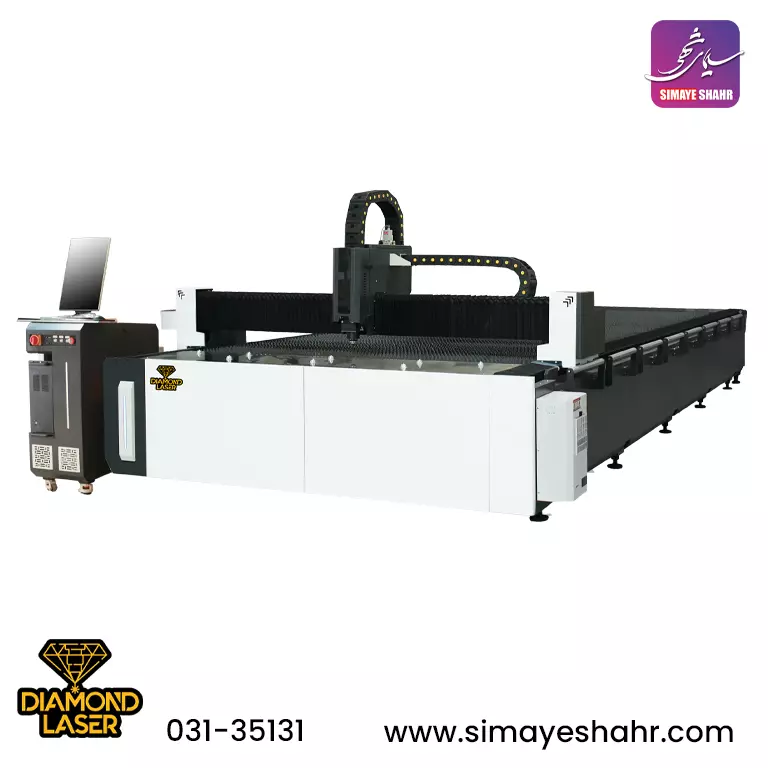

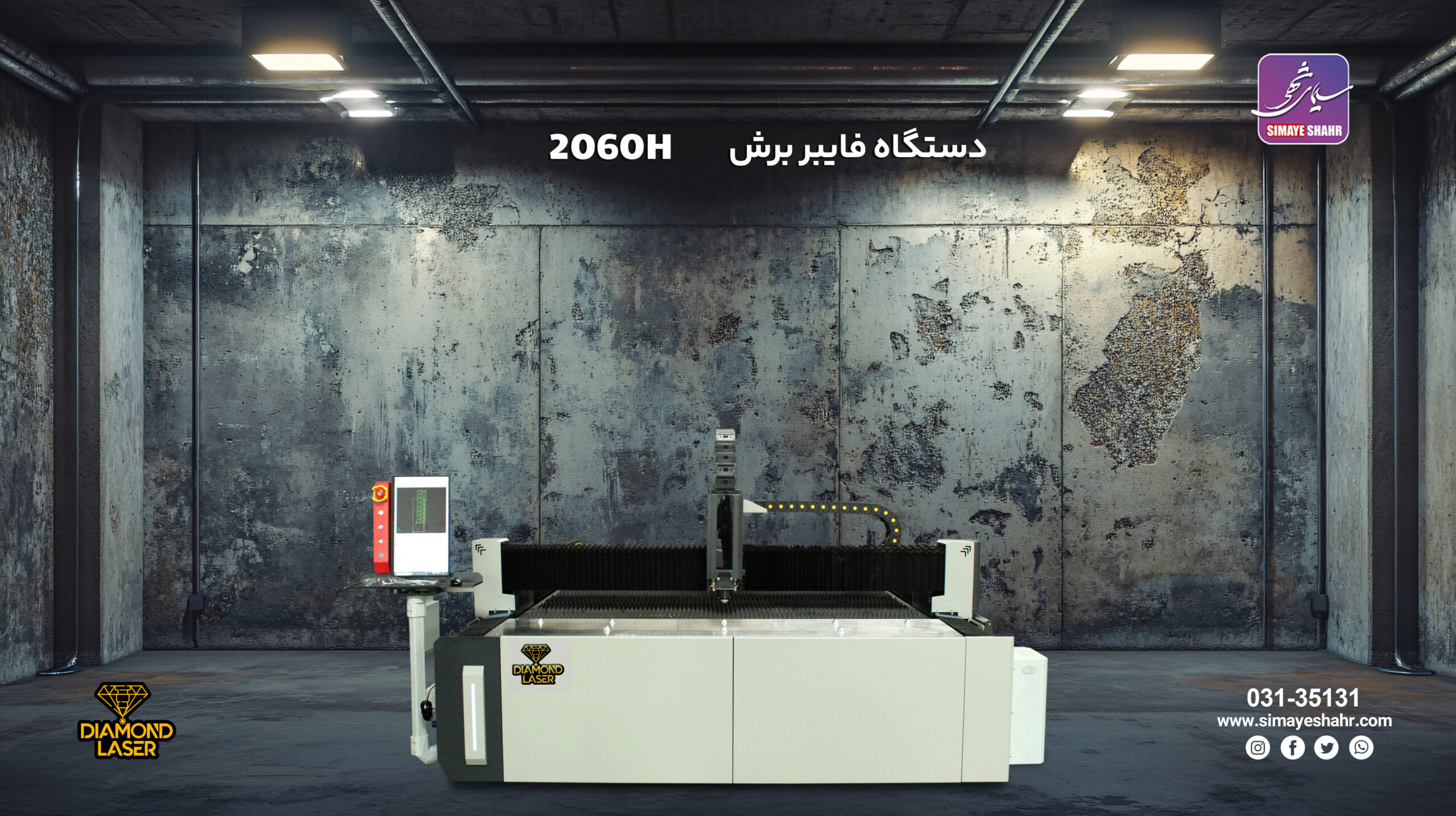

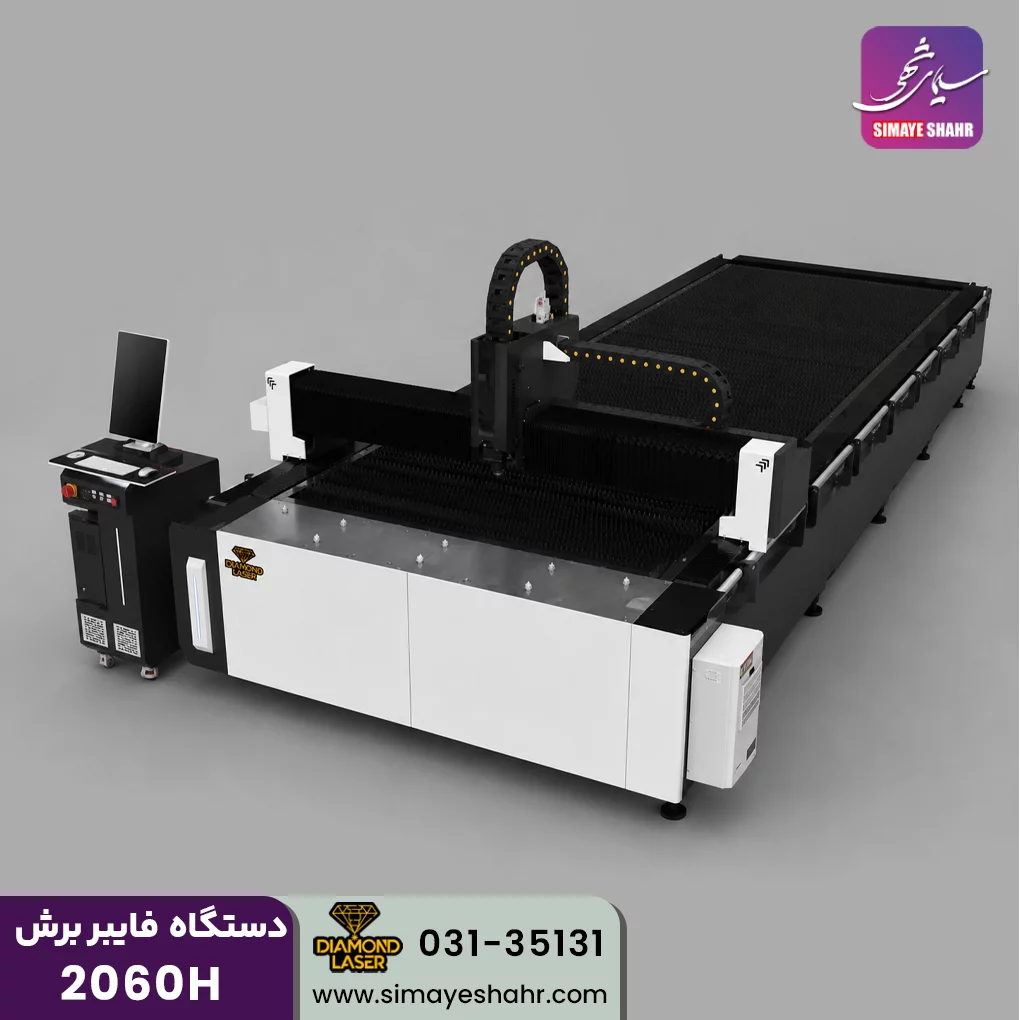

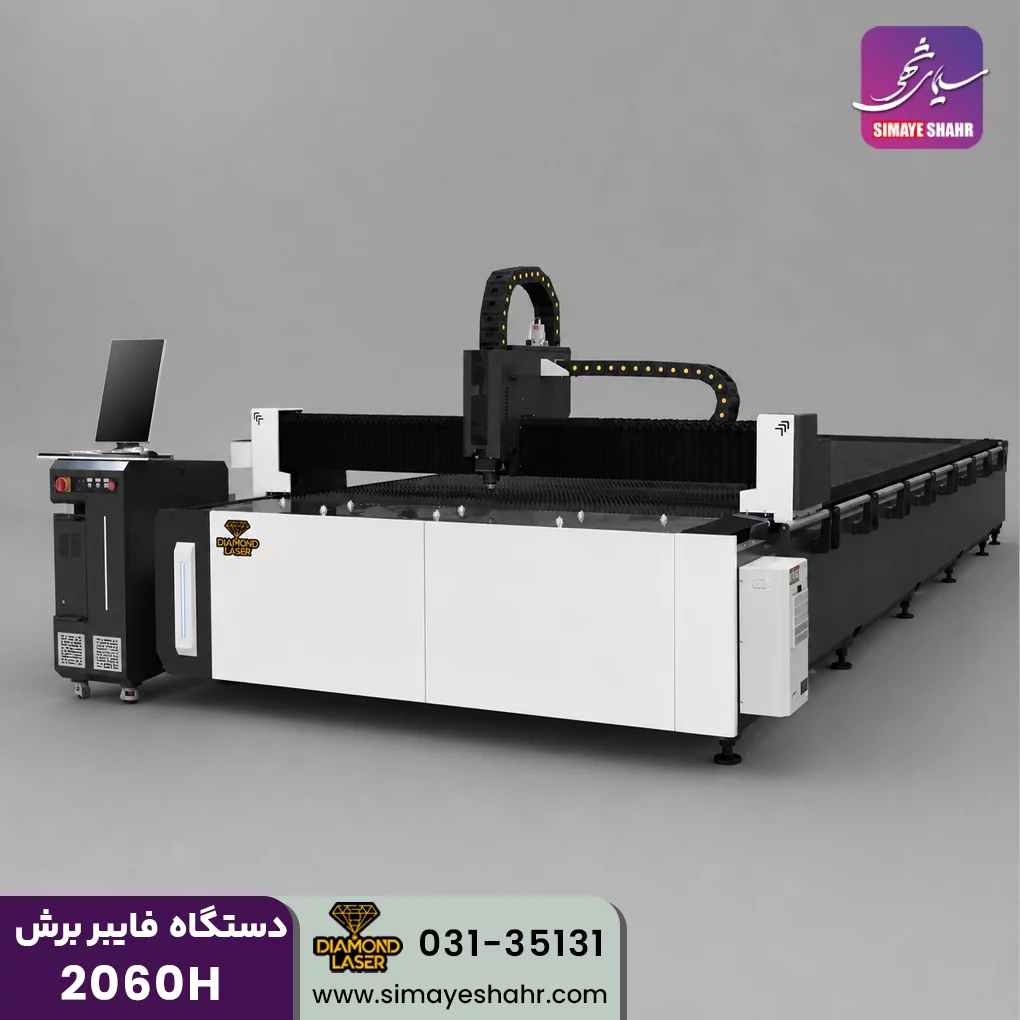

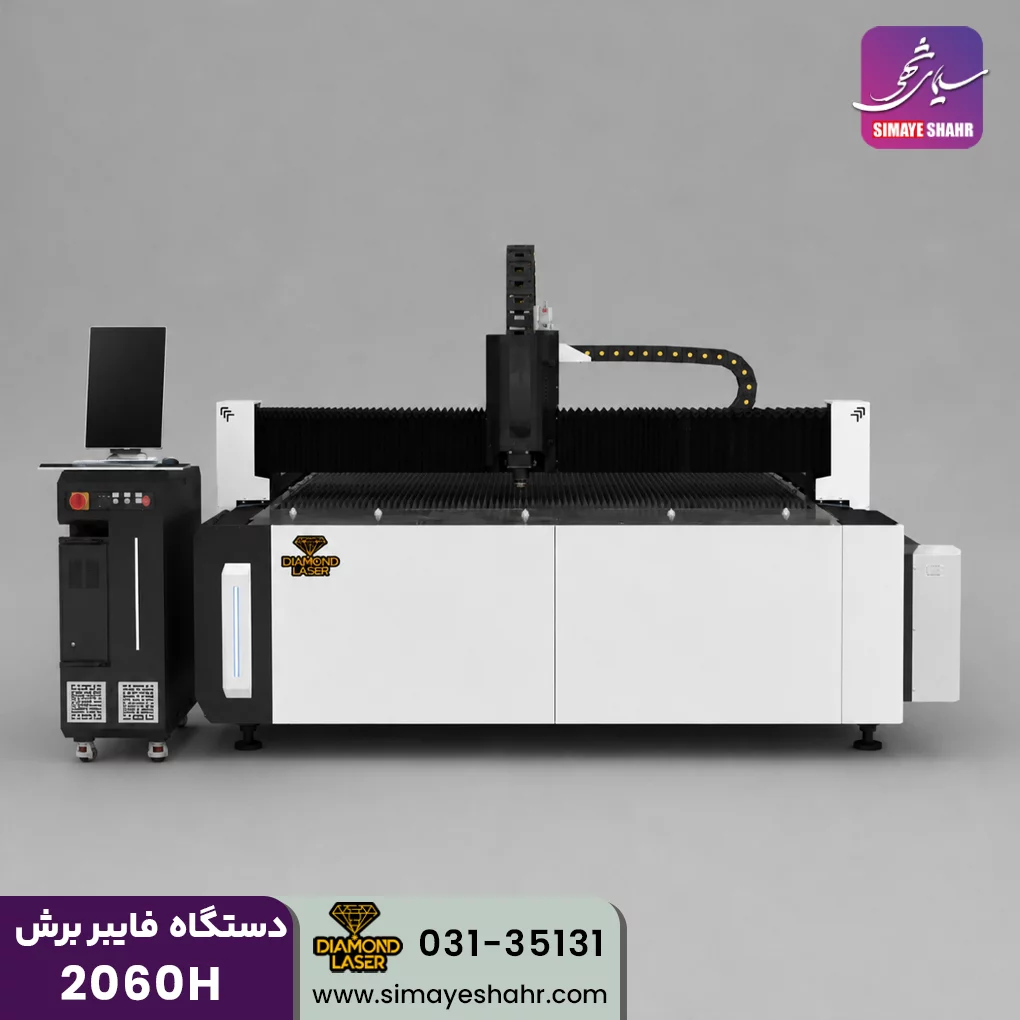

دستگاه فایبربرش 2060H
ابعاد کاری دستگاه 200 در 600 سانتیمتر
دستگاه فایبر برش فلزات یک فناوری پیشرفته برای برش انواع فلزات با دقت و سرعت بالا است.
این دستگاه‌ها از لیزر فیبر نوری برای تولید پرتو لیزر استفاده می‌کنند که از طریق یک فیبر نوری به هد برش منتقل شده و روی سطح فلز متمرکز می‌شود. این فرآیند باعث ذوب، تبخیر یا سوختن فلز در ناحیه مورد نظر می‌شود و برش دقیق و باکیفیت ایجاد می‌کند.
مزایای دستگاه فایبر برش فلزات
✅ دقت بالا: امکان برش پیچیده و ظریف با حداقل خطا
✅ سرعت بالا: عملکرد سریع‌تر نسبت به روش‌های سنتی مثل برش پلاسما یا هواگاز
✅ مصرف انرژی پایین: نسبت به روش‌های CO2 انرژی کمتری مصرف می‌کند
✅ هزینه نگهداری کم: عدم نیاز به تعویض مداوم قطعات نوری و آینه‌ها
✅ قابلیت برش فلزات متنوع: مانند فولاد، استیل، آلومینیوم، مس، برنج و…
کاربردهای دستگاه فایبر برش فلز
🔹 صنایع خودروسازی
🔹 ساخت قطعات صنعتی
🔹 صنایع دکوراسیون و تبلیغات
🔹 تجهیزات پزشکی
🔹 صنعت کشتی‌سازی و هوافضا
توان و ضخامت برش
توان دستگاه‌های فایبر از 500 وات تا 30 کیلووات متغیر است و ضخامت قابل برش بسته به توان دستگاه متفاوت است. به طور مثال:
• 1000 وات: فولاد تا 10mm، استیل تا 5mm
• 3000 وات: فولاد تا 20mm، استیل تا 10mm
• 6000 وات: فولاد تا 25mm، استیل تا 12mm
قیمت دستگاه فایبر لیزر
قیمت دستگاه‌ها بسته به برند، توان، ابعاد میز کار و امکانات جانبی متفاوت است. اگر مدل خاصی مدنظر دارید یا نیاز به مشاوره برای خرید دارید، بفرمایید تا اطلاعات دقیق‌تری ارائه کنم.
| Formal Quotation | ||
| 2 | Configuration | #Aviation aluminum beam #Standard duty plate welded machine frame #MAX fiber laser source #Original control system FSCUT 2000 #Professional Raytools BM111 / BM110 autofocus laser head #Taiwan YYC rack and pinion transmission system #Italy Motovario/Shimpo reducer/Faston reducer #Japan Yaskawa driver and servo motor Z400/X1300/Y 1800W #Taiwan HIWIN Guide rail # Japan SMC Pneumatic component #France Schneider electronic components #China S&A/Hanli water chiller #Industrial computer Advantech |
| 3 | Default configuration |
#Wireless remote controller #Automatic lubrication system #Dust cover protector #Low pressure alarm function #Automatic dust removal device #Laser abnormal alarm #Cutting abnormal alarm #Waste collection box #Gas low pressure alarm #Water cooler abnormal alarm |
| 4 | Parameter | #Working area: 6000*2000mm #Output power::3000 watts # Positioning accuracy: ±0.03 mm # X/Y axis Repeated Position Precision: ±0.02 mm #Maximum speed: 120 m/min #Maximum acceleration: 1.2G #Working Voltage 380V 50Hz 3 phase |
| 5 | Free parts | #Nozzles 10pcs #Protective lens 10pcs |
| 6 | Service | #Manual +Video #Three-year warranty #24 hours online service |
| 7 | Delivery time | Within 15-25 working days after receipt of the deposit |
| 8 | Trade terms | FOB Qingdao |
| 9 | Payment terms | Alibaba Trade Assurance, T/T, Western Union 50% as deposit, the balance should to be paid before shipping. |
اجزای اصلی دستگاه فایبر برش
دستگاه فایبر برش فلزات از بخش‌های مختلفی تشکیل شده است که هر کدام نقشی کلیدی در عملکرد آن دارند:
✅ منبع لیزر (Laser Source) – وظیفه تولید پرتو لیزر را دارد. برندهای معروف منبع لیزر شامل IPG (آلمان)، Raycus و MAX (چین) و nLIGHT (آمریکا) هستند.
✅ هد برش (Cutting Head) – پرتو لیزر را به سطح فلز متمرکز می‌کند و وظیفه تنظیم فاصله و کنترل فرآیند برش را بر عهده دارد. برندهای معروف هد لیزر شامل Precitec، Raytools و WSX هستند.
✅ سیستم حرکتی (CNC System) – این بخش، میز کار و هد برش را بر اساس برنامه طراحی شده حرکت می‌دهد.
✅ چیلر خنک‌کننده (Chiller System) – برای جلوگیری از داغ شدن منبع لیزر و هد برش، از آب برای خنک‌سازی استفاده می‌کند.
✅ کنترلر و نرم‌افزار (Controller & Software) – برای تنظیم توان لیزر، سرعت برش و اجرای طرح‌های برش از طریق فایل‌های طراحی (مانند DXF و PLT) استفاده می‌شود.
✅ میز کار (Working Table) – سطحی که ورق فلز روی آن قرار می‌گیرد. این میز می‌تواند ثابت یا دارای سیستم تعویض سریع باشد.
✅ سیستم گاز کمکی (Assist Gas System) – از گازهای اکسیژن، نیتروژن یا هوای فشرده برای بهبود کیفیت برش و افزایش سرعت استفاده می‌شود.
2. مزایای دستگاه فایبر لیزر نسبت به سایر روش‌های برش
✅ سرعت بالاتر – در مقایسه با برش پلاسما و CO2، دستگاه فایبر **3 تا 5 برابر

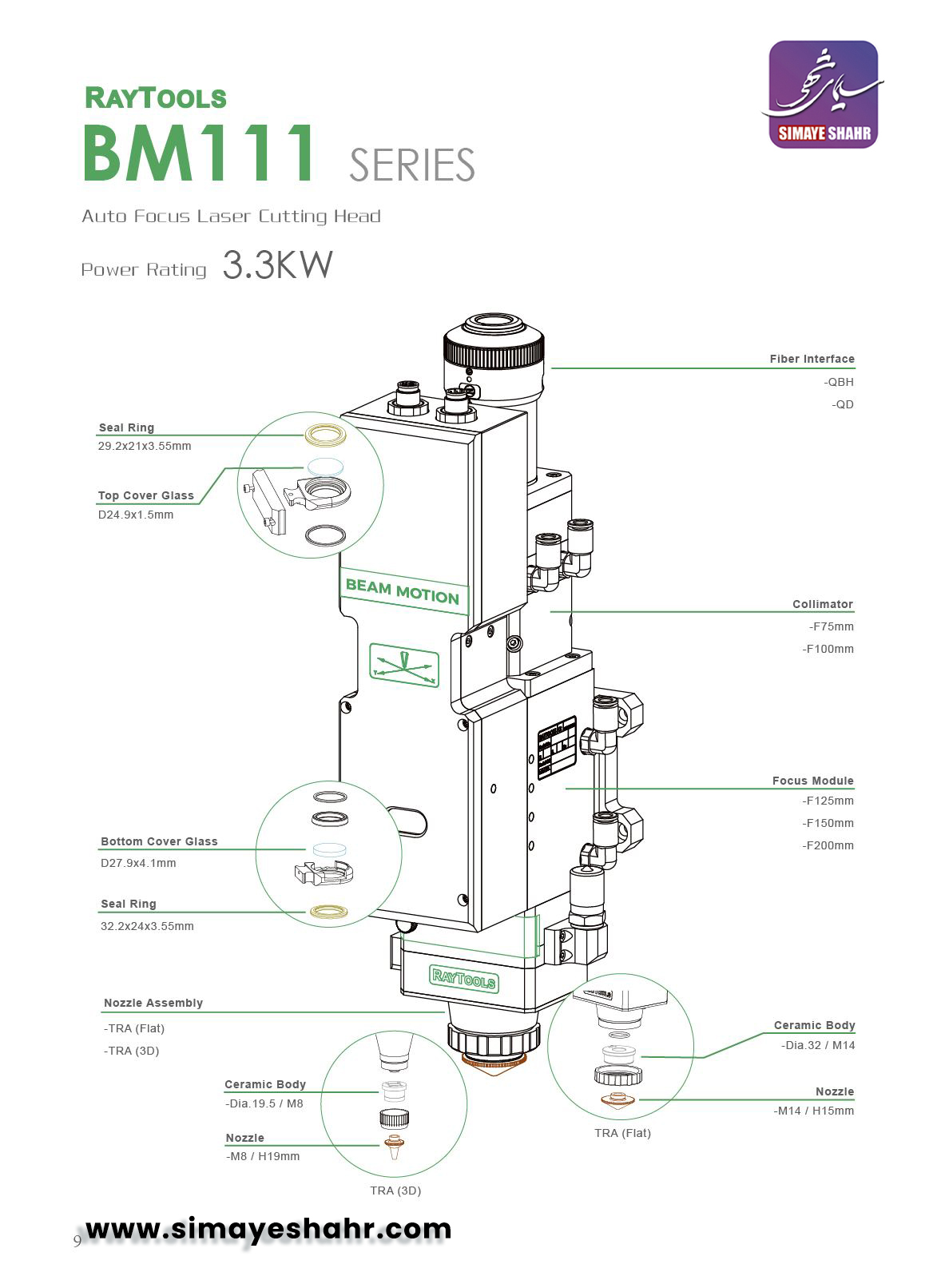

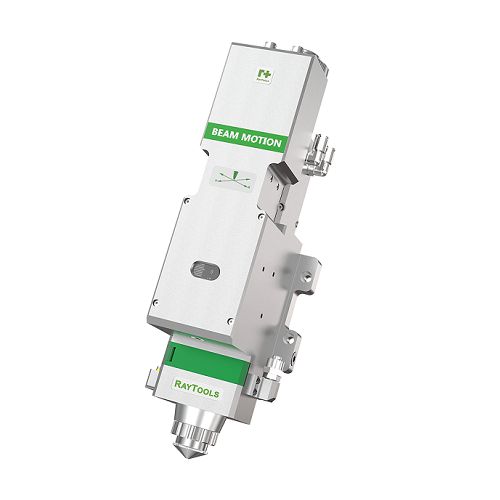

Raytools BM111
1. انتخاب اجزای نوری دقیق، کیفیت پرتو عالی و پایدار است.
2. ساختار خنک کننده آب عالی برای اطمینان از اثر خنک کننده لنز نوری.
3. طراحی ضد گرد و غبار با درجه بالا، به طور موثر از نفوذ گرد و غبار جلوگیری می کند.
4. ماشینکاری دقیق، هماهنگی اجزای پایدار و قابل اعتماد.
5. لنزهای حفاظتی چندگانه، لنز حفاظتی افزایش کولیماسیون، به طور موثر از لنز کولیماسیون محافظت می کند.

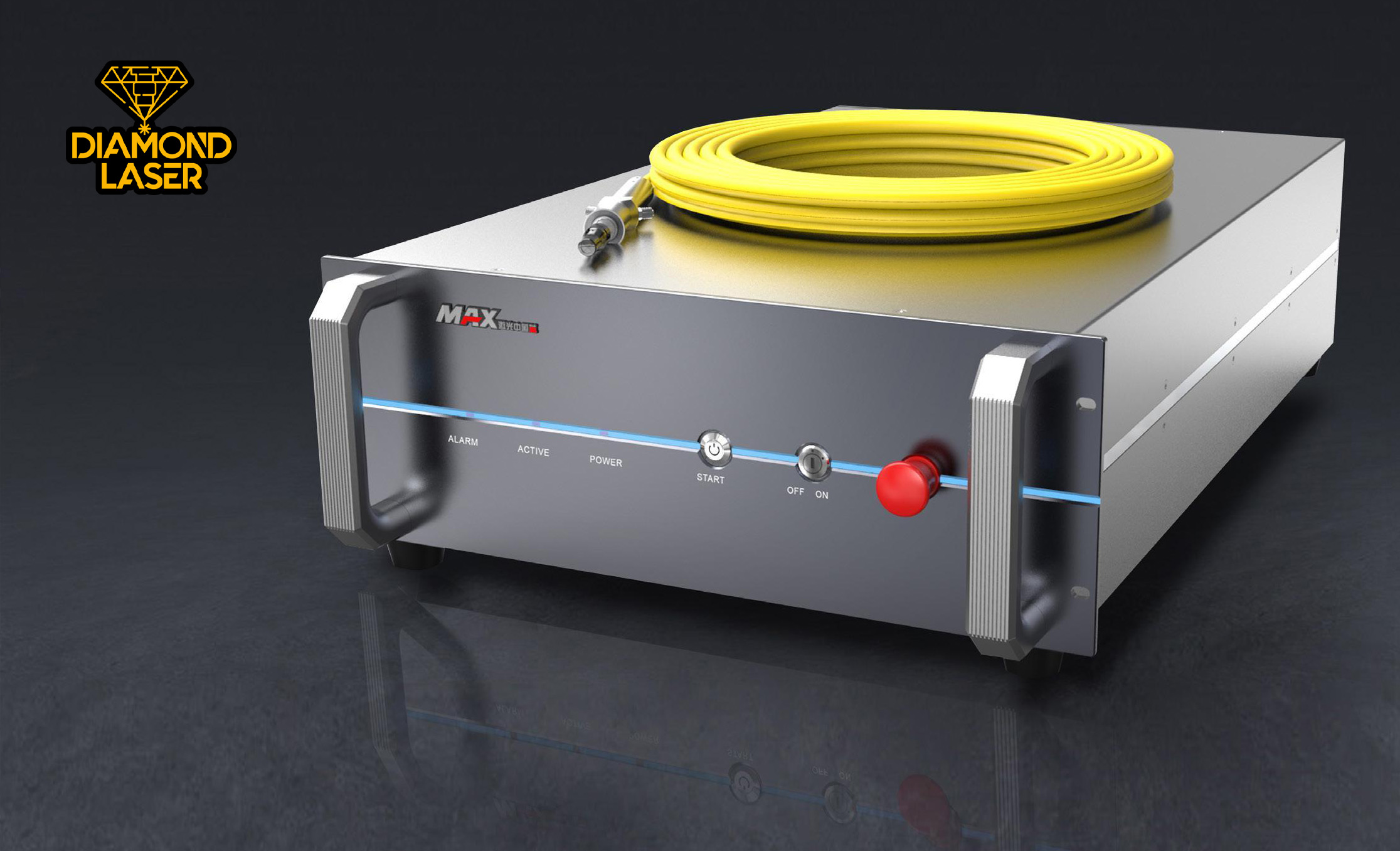

سورس لیزر مکس در توان های 1500 . 3000 و 6000 وات

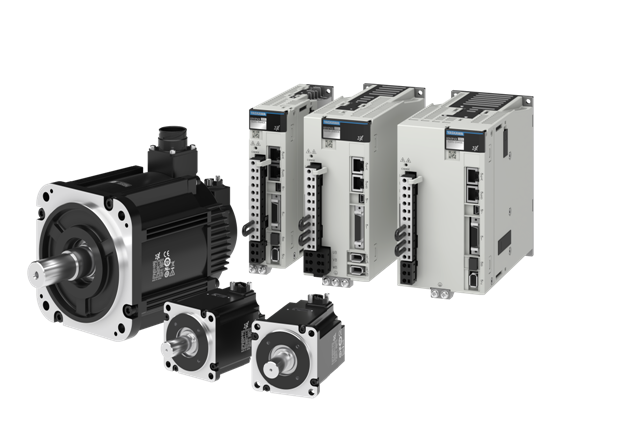

موتورهای سروو یاسکاوا

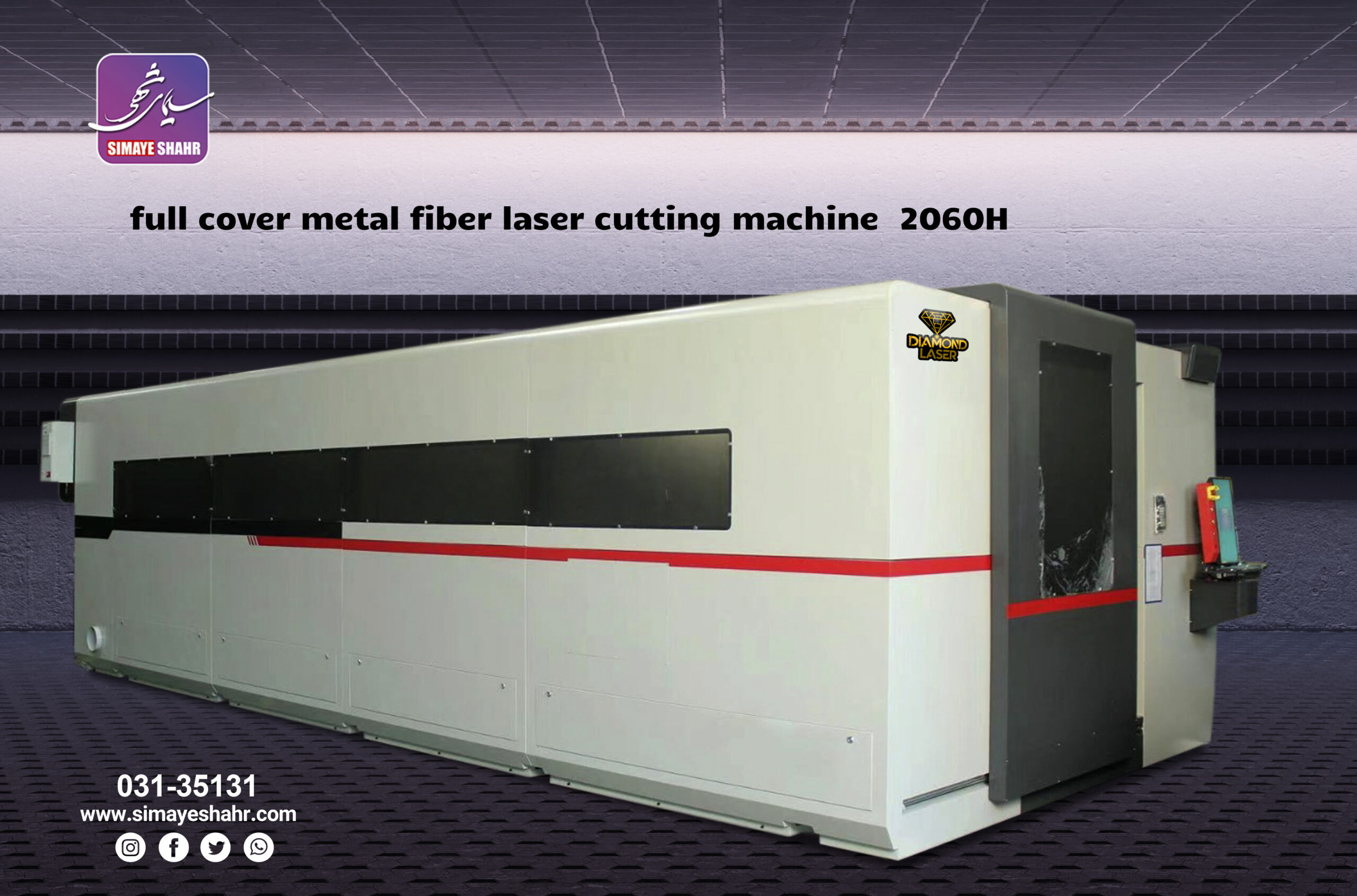

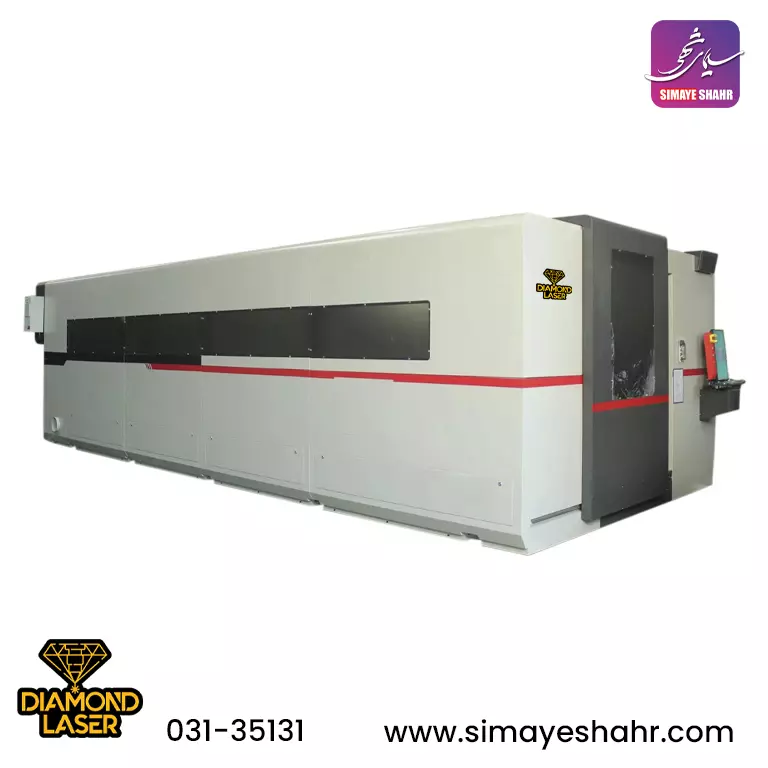

کاور کامل دستگاه بصورت آپشن اضافه

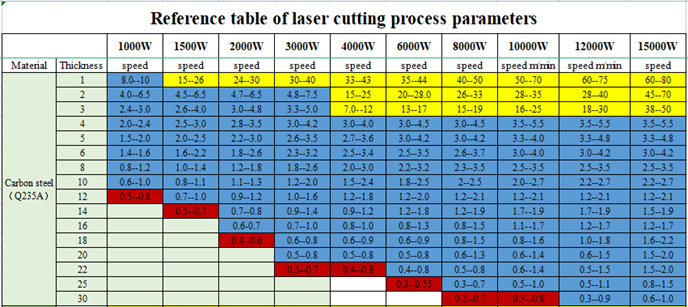

| Machine Cutting Process Parameters |
